NTC热敏电阻


产品简介
  MF72功率型NTC热敏电阻器是以过渡金属氧化物为主要原料制成的半导体陶瓷元件。属于负温度系数热敏电阻器的范畴。为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,电压几乎均加到后面设备从而保证线路的正常工作,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机浪涌保护电子设备免遭破坏的最为简便而有效的措施。


应用范围
  适用于转换电源、开关电源、UPS电源、各类电加热器、电子镇流器、各种电子装置电源电路的保护以及各类显像管、显示器、白炽灯及其它照明灯具的灯丝保护。


特点
  1. 体积小,功率大,抑制浪涌电流能力强。
  2. 反应速度快。
  3. 材料常数(B值)大,残余电阻小。
  4. 寿命长,可靠性高。
  5. 系列全,工作范围宽。 .

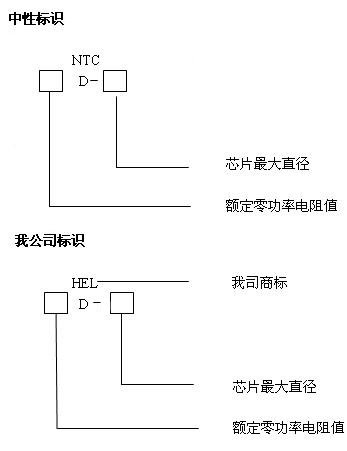

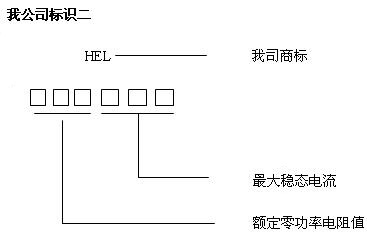

产品标识说明



注:1、最大稳态电流遇小数时用三位数表示。其余用实际值表示。
  2、额定零功率电阻值遇小数或大于是100Ω时用三位表示,其余用两位表示。

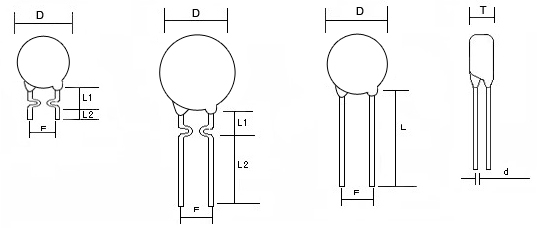

外形结构图


主要参数及尺寸
注:若非特别说明,额定零功率电阻允许偏差为±20%。


型号
Type

额定阻值(Ω)
Rated Resistance

最大稳态电流(A)
Max. Steady State Current

DLF

Dimensions(Unit:mm)

Dmax

Lmin

F±1

Tmax

d

5D-5516.5255.0/2.550.55/0.45
10D-5100.76.5255.0/2.550.55/0.45
20D-5200.56.5255.0/2.550.55/0.45
5D-7528.5255.050.55
8D-7818.5255.050.55
10D-71018.5255.050.55
12D-71218.5255.050.55
16D-7160.78.5255.050.55
20D-7200.68.5255.050.55
22D-7220.68.5255.050.55
33D-7330.58.5255.050.55
3D-93410.5257.5/5.05.50.78/0.55
4D-94410.5257.5/5.05.50.78/0.55
5D-95310.5257.5/5.05.50.78/0.55
6D-96210.5257.5/5.05.50.78/0.55
8D-97210.5257.5/5.05.50.78/0.55
10D-910210.5257.5/5.05.50.78/0.55
12D-912110.5257.5/5.05.50.78/0.55
16D-916110.5257.5/5.05.50.78/0.55
20D-920110.5257.5/5.05.50.78/0.55
22D-922110.5257.5/5.05.50.78/0.55
30D-930110.5257.5/5.05.50.78/0.55
33D-933110.5257.5/5.05.50.78/0.55
50D-950110.5257.5/5.05.50.78/0.55
60D-9600.810.5257.5/5.05.50.78/0.55
2.5D-112.5512.5257.5/5.05.50.78
3D-113512.5257.5/5.05.50.78
4D-114412.5257.5/5.05.50.78
5D-115412.5257.5/5.05.50.78
6D-116312.5257.5/5.05.50.78
8D-118312.5257.5/5.05.50.78
10D-1110312.5257.5/5.05.50.78
12D-1112212.5257.5/5.05.50.78
16D-1116212.5257.5/5.05.50.78
20D-1120212.5257.5/5.05.50.78
22D-1122212.5257.5/5.05.50.78
30D-11301.512.5257.5/5.05.50.78
33D-11331.512.5257.5/5.05.50.78
1.3D-131.3714.5257.560.78
1.5D-131.5614.5257.560.78
3D-133614.5257.560.78
4D-134514.5257.560.78
5D-135514.5257.560.78
6D-136414.5257.560.78
7D-137414.5257.560.78
8D-138414.5257.560.78
10D-1310414.5257.560.78
12D-1312314.5257.560.78
15D-1315314.5257.560.78
16D-1316314.5257.560.78
20D-1320314.5257.560.78
30D-13302.514.5257.560.78
47D-1347214.5257.560.78
1.3D-151.3816.5257.560.78
1.5D-151.8816.5257.560.78
3D-153716.5257.560.78
5D-155616.5257.560.78
6D-156516.5257.560.78
7D-157516.5257.560.78
8D-158516.5257.560.78
10D-1510516.5257.560.78
12D-1512416.5257.560.78
15D-1515416.5257.560.78
16D-1516416.5257.560.78
20D-1520416.5257.560.78
30D-1530316.5257.560.78
33D-1533316.5257.560.78
47D-1547316.5257.560.78
50D-1550316.5257.560.78
0.7D-200.71221.52510/7.571.0
1.3D-201.3921.52510/7.571.0
2.2D-202.2821.52510/7.571.0
2.5D-202.5821.52510/7.571.0
3D-203821.52510/7.571.0
5D-205721.52510/7.571.0
6D-206621.52510/7.571.0
8D-208621.52510/7.571.0
10D-2010621.52510/7.571.0
12D-2012521.52510/7.571.0
16D-2016521.52510/7.571.0
3D-253926.52510/7.571.0
5D-255826.52510/7.571.0
8D-258726.52510/7.571.0
10D-2510726.52510/7.581.0
